不仅可用作普通螺母, 还可用于高精密度所需的地方, 如机床用主轴或滚珠丝杠 support轴承。
本公司同时对要求水平很高的RoHS指令和JIG24等所规定的环保采购(green procurement)
采取措施, 客户可放心使用。
另一方面, 为确保产品的高精密度, 在恰当地确认各个产品精密度的同时, 一丝不苟地制作每
一件产品。

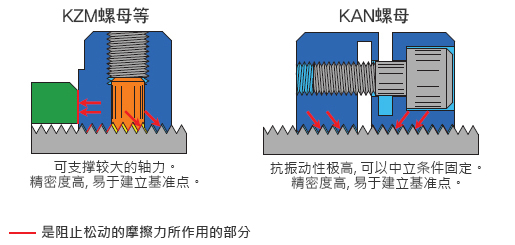

此外, 具有高精密度, 抗振动性能及防止松动功能的螺母也已经准备就绪。(KAN螺母) |
|
| |
 |
材料: 衬套(Bush) C3604(已做好环境支持的产品)
: 材质S45C, 固定螺丝SCM435
硬度: HrC 22~28,
表面处理: 黒色酸化皮膜
螺丝精密度: 等级 ISO 4H
直角度 ⊥0.002~0.007mm
有的产品没有固定螺丝 |
|
| |
 |

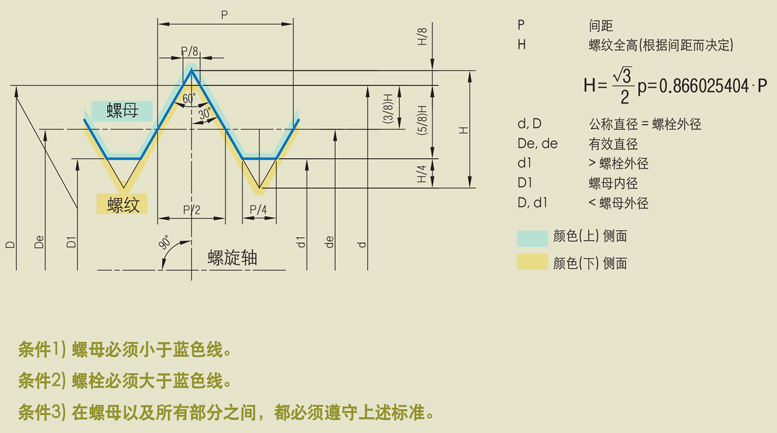

| 螺纹的形状不是根据公称直径, 而是根据间距(pitch)而自动决定。 |
| |
 |
|
| |
 |
|
螺母要根据使用部位, 状态及环境而选择适当的模式使用。 |
| |
 |
|
| |
 |
过度拧紧时, 材料屈服点会达到弹性极限, 使弹性消失, 或因机械发生振动出现缝隙, 使张力
(tension)消失, 导致摩擦力消失, 有可能出现松动问题。
为了避免螺丝松动, 并发挥原有功能, 始终向螺纹相互对接的部位施加弹性张力是很重要的。 |
|
| |
 |
|
| |
 |

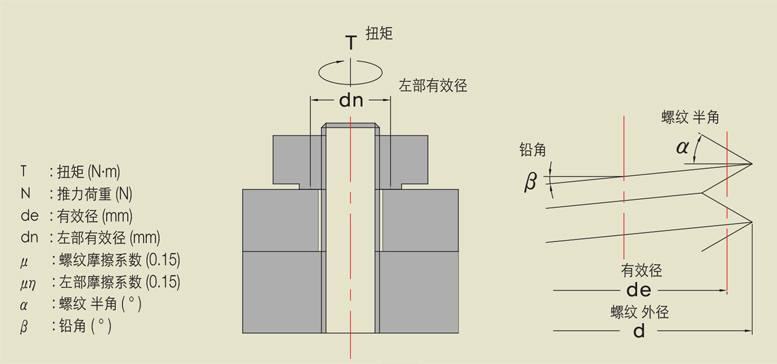

将内隔圈或轴承内轮的最小截面部分以产生10~15MPa截面应力的推力进行拧紧。
拧紧力 = 最小横截面积 x 10∼15MPa
注意: 进行收缩配合(shrinkage fitting)时, 要在先以约20MPa的拧紧力拧紧, 然后待其变凉到常温, 使其松动, 以适当扭矩重
新拧紧。 |
|
| |
 |
固定螺丝的功能是细微调整截面的直角度。
固定螺丝的防止松动锁紧功能, 只在相互对接时, 起到作用, 一旦机械运行, 其功能很可能消失,
因此需要注意。 |
|
| |
 |
斗利的锁紧螺母具有高精密度, 但不可用作Guage
其硬度不如被淬火的Guage高, 因此螺丝部位因磨耗变大, 在将这种螺母用作Guage时,
使其变成有效直径大大超标的螺栓, 因此尽量不应用作Guage。 |
|
| |
 |

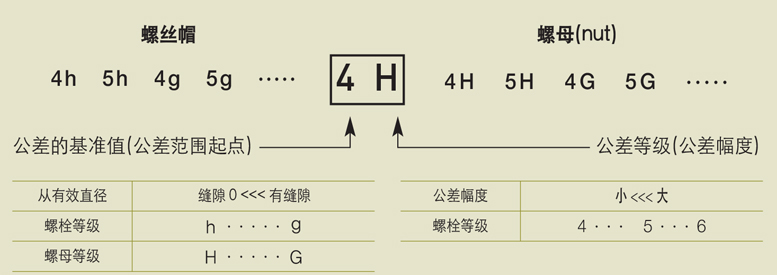

螺母等级, 除了形状和寸法以外, 还规定螺栓与螺母间必须存在“缝隙”。
使用缝隙很小的螺丝组合可获得良好的螺丝等级。
组合示例 : 螺栓 5g 和螺母 5H 或螺栓 4h 和螺母 4H 等
参考事项 : 4h与4H的组合是缝隙最小(=高精密度)的组合。 |
|
| |
 |
| 除了上述项目以外，本公司还通过采样检查确认间距精密度(各螺纹间距的偏差精密度)。 |
| |
 |
| |
| |
|
| |
| |
|
|
|
|
