• 一般的なナットとして使用できるのはもちろん、高精密な工作機械用主軸や送りねじ部のベアリング締
      結など精度要求が厳しい箇所にもご使用いただける精密ロックナットです。
      弊社では要求度の高い、RoHS指令、JIG24などグリーン調達にも当初より対応しており, 安心してご使用いただけます。
      また、高い精度を保つため、それぞれの精度確認を適宜行いながら一個づつ丁寧に製作しております。(KZMほか)
      高い精度と同時に振動に対する安定した弛み止め機能を備えたナットもラインナップしております。(KANナット)
    		•

  • 材質: ピン : C3604 (環境対応済み) / 本体 : S45C / セットスクリュ: SCM435
  • 硬度: HrC 22 ~ 28
  • 表面処理: 黒色酸化皮膜処理
  • ねじ精度: 等級 : ISO 4H / 直角度 - ㅗ0.002~0.007mm
    ◎ ピンがない形式もあります。
    		•

    形状、寸法について

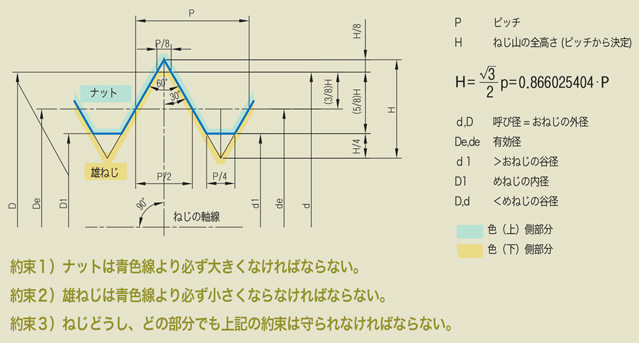

  • 重要！ ねじ山の形状は、呼び径ではなく、ピッチにより自動的に決まります。
    		•

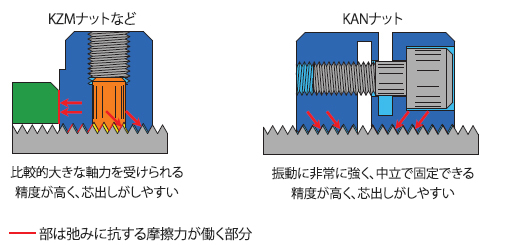

  • ナットは使用される部位、状態、環境により形式を選択してご使用ください。
    		•


  • 締めすぎによる材料の降伏で弾性が無くなってしまったり、機械の振動によりすきまを生じることで
      テンションが無くなれば、摩擦力が消滅し、弛みが発生する可能性があります。
  • ねじが弛まずにその機能を発揮するためには、お互いのねじ山どうしの面には常に弾性によるテンシ
      ョンが掛かっていることが必要です。
    		•

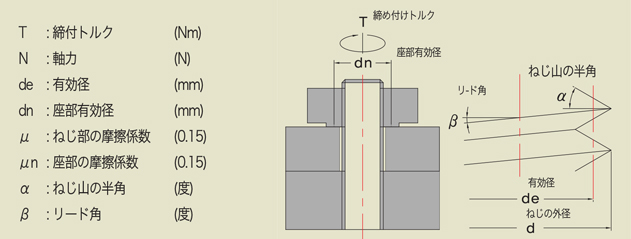

  • ねじの締め付けトルクと推力の計算には下記の計算式が適用されます。
    		•



  • 内輪間座またはベアリング内輪の最小断面部に、10 ~15MPa の断面応力が生じる軸力にて締め付けを行ってください。
       締め付け力 = 最小断面積 X 10 ~ 15MPa
       注意：焼き嵌め時は、20MPa に相当する締め付け後、常温まで冷やし、その後、一旦弛めた後に再度適正トルクにて締め付けを行ってください
    		•

  • セットスクリュは端面の直角度を微調整するためのものです。
       セットスクリュの弛み止め用のロック機能は組み付け時のみ有効で、一旦マシンが動作すれば、その機
       能はなくなる場合が多くありますので注意が必要です。
    		•

  • DURIMITEC社のロックナットは、高精度で製作されていますが、ゲージとしてはご使用いただけません。
       硬度が焼入れされたゲージのように高くないため、ねじ部は磨耗により大きくなり、このようなナット
       をゲージとして使用した場合、有効径が規格から大きく逸脱した雄ねじができてしまいますので、ゲー
       ジとして使わないでください。
    		•

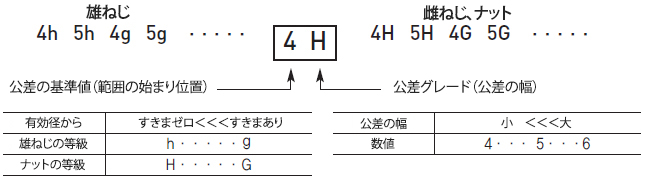

  • ねじの等級は形状寸法の他、雄ねじとナットの間に必ず存在するすきまを規定しています。
       ねじ等級が良いものはこのすきまが小さいねじどうしの組み合わせになります。
       組み合わせ例、雄ねじ5g とナット５Ｈや雄ねじ４ｈとナット４Ｈなど因みに、4hと4Hの組み合わせは
       すきまが最も小さい(= 精度の高い) 組み合わせとなります。
    		•

  • 弊社ではこのほか、ピッチ精度（各ねじ山ごとのピッチのばらつき精度もサンプリング確認を行っています。
    		•
