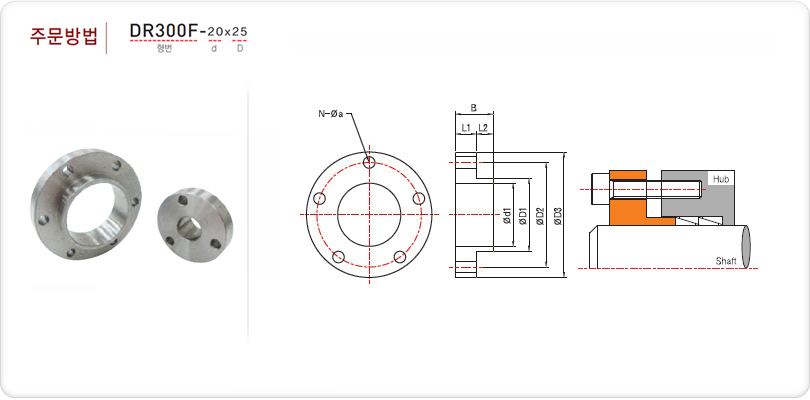

| - DR300타입(DR300, DR300C)용이며 최적으로 표준화된 제품입니다. |
|
| |
 |
-DR300, DR300C인 경우의 예
-표면거칠기: Rt max16㎛
-가공 공차(Max)
d: 40mm 이하: 축: h6, 허브: H7
d: 42mm 이상: 축: h8, 허브: H8 |
|
| |
 |
- DR300 타입을 사용할 경우에는 별도의 설계가 필요하지 않습니다.
- 대응 축 지름 φ10~ φ100
- 축 경, 허브 경의 공차는 각각의 형식에 따라 설정하십시오.
|
|
|
|
|
| |
 |
- 조립, 분해는 자료 페이지의 사용법에 준하여 사용하십시오.
- 기본적으로 탈지하지 말고 사용하십시오. 탈지할 경우 전달 토크가 낮아지는 경우가 있으므로 주의해야 합니다.
- 다단으로 사용할 수 있지만 허브의 강도를 확인하고 체결 토크를 엄밀하게 관리하는 등 규정대로 조합해야 합니다.
- 또 전달 토크는 사용 장수에 따라 배가 되지는 않습니다. 주의가 필요합니다.
- 2단 사용 시 : 전달 토크 × 1.9
- 3단 사용 시 : 전달 토크 × 2.7
특히 DR 200을 2단으로 조합하는 경우에는 DR 400 타입(100mm 크기까지)을 권장합니다. |
|
| |
|
|
 |
| |
| |
 |
| |
 |
| |
|
| |
|
|
|
|
