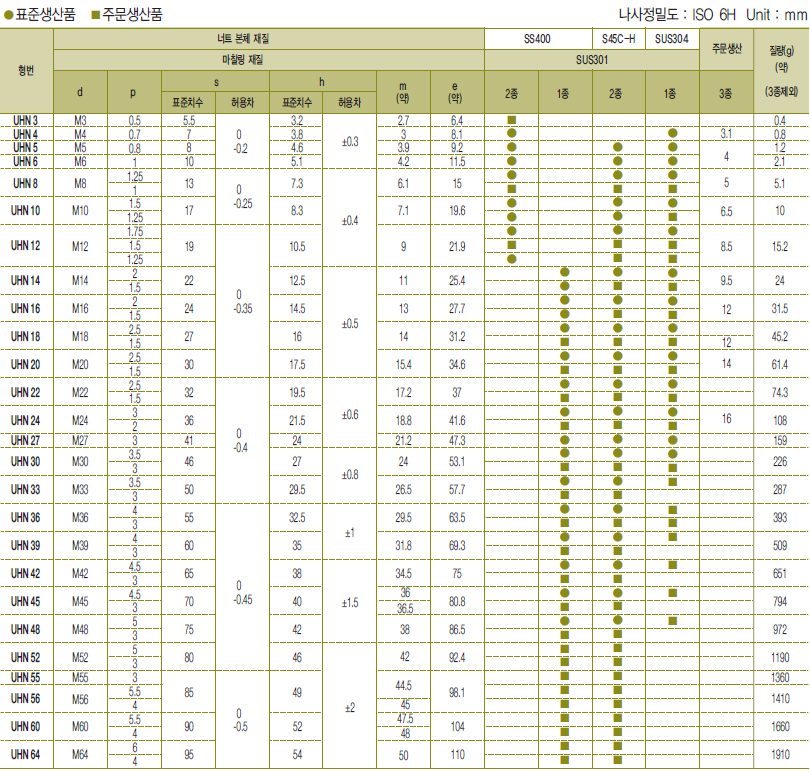

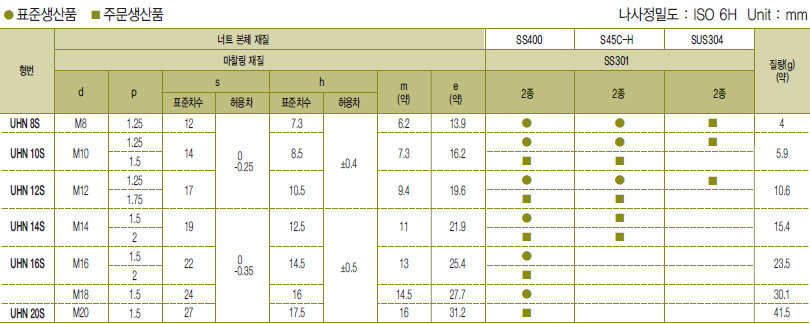

| ※ 위 치수는 제품 향상 정책에 따라서 별도의 공지없이 변경될 수 있습니다. |
| |
 |
 |
| |
| ※ 형번을 클릭하면 2D, 3D 도면을 다운로드 받으실 수 있습니다. |
 |
| ※ 위 치수는 제품 향상 정책에 따라서 별도의 공지없이 변경될 수 있습니다. |
| |
 |
 |
| |
| ※ 형번을 클릭하면 2D, 3D 도면을 다운로드 받으실 수 있습니다. |
 |
| ※ 위 치수는 제품 향상 정책에 따라서 별도의 공지없이 변경될 수 있습니다. |
| |
 |
 |
| |
| ※ 형번을 클릭하면 2D, 3D 도면을 다운로드 받으실 수 있습니다. |
 |
| ※ 위 치수는 제품 향상 정책에 따라서 별도의 공지없이 변경될 수 있습니다. |
| |
 |
 |
| |
| ※ 형번을 클릭하면 2D, 3D 도면을 다운로드 받으실 수 있습니다. |
 |
| ※ 위 치수는 제품 향상 정책에 따라서 별도의 공지없이 변경될 수 있습니다. |
| |
 |

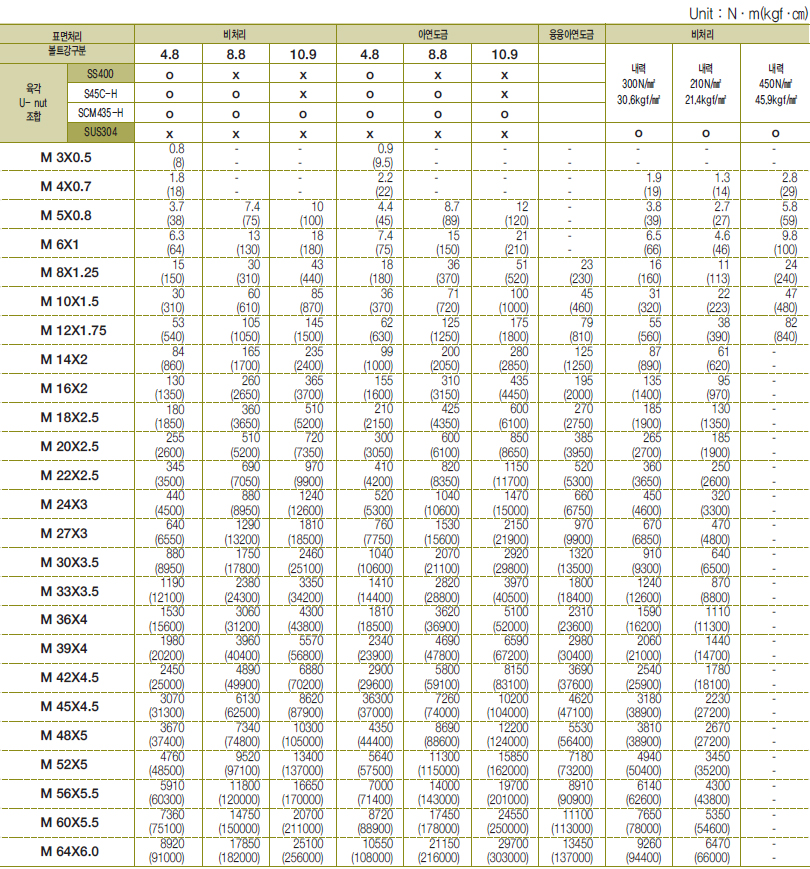

- 아래표의 체결 토크는 볼트의 강도를 기준으로 한 참고치 입니다. (표면처리 및 볼트 강도에 준하여 적용해 주십시오)

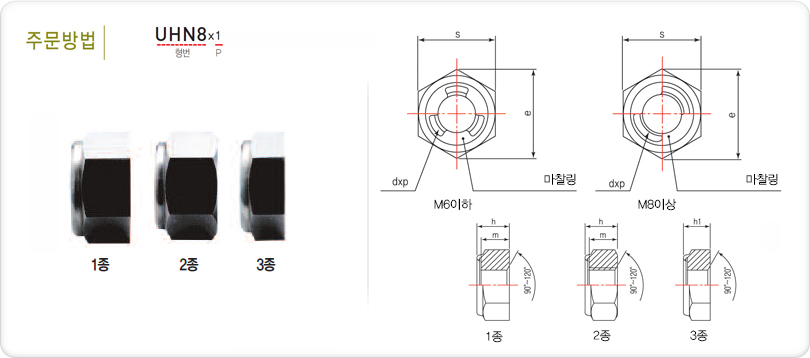

- 3종 U-nut의 경우는 아래표의 체결 토크의 80%를 적용하십시오.
- 조합하는 U-nut의 재질은 각각 동일한 상당품을 포함합니다.
- 아래표의 ○,×는 참고치 체결 토크의 적용이 가능한 조합의 표시입니다.
- 아래표 이외의 형태 및 사이즈에 대해서는 당사에 별도 문의 하십시오. |
|
| |
 |
| |
 |
| |
| |
